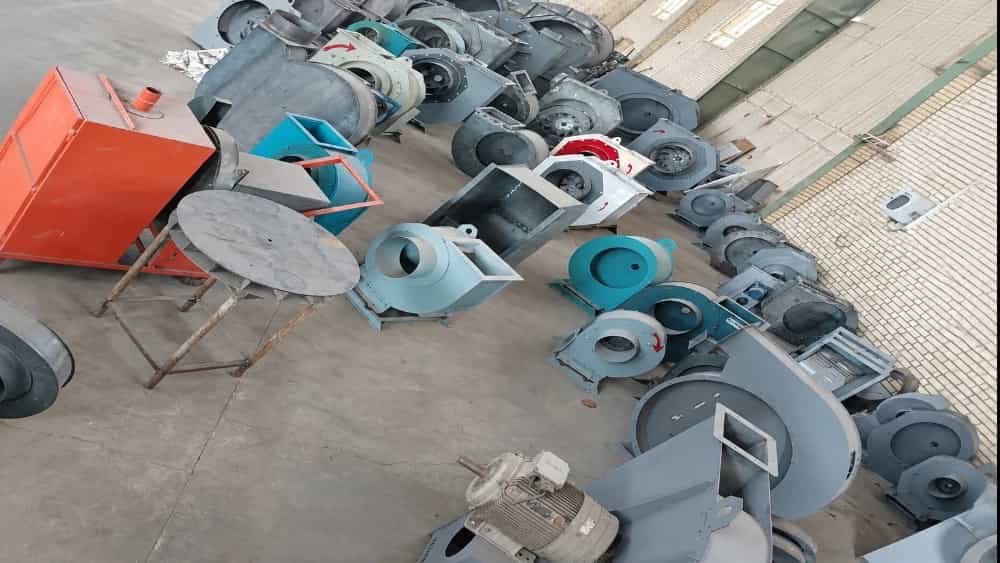

راهنمای جامع ساخت اگزاست فن؛ مراحل، محاسبات و استانداردهای فنی

راهنمای جامع ساخت اگزاست فن؛ مراحل، محاسبات و استانداردهای فنی

در محیط‌های صنعتی، کارخانجات، آشپزخانه‌های صنعتی و سوله‌های تولیدی، تخلیه هوای آلوده، گازهای سمی، حرارت مازاد و رطوبت اهمیت حیاتی دارد. ساخت اگزاست فن (Exhaust Fan) فرآیندی کاملاً مهندسی، محاسباتی و دقیق است که عدم رعایت استانداردهای فنی در آن، علاوه بر کاهش راندمان تهویه، موجب افزایش مصرف برق، استهلاک سریع موتور و آلودگی صوتی بالا می‌شود.

مجموعه اصفهان سانتریفیوژ فن با تکیه بر دانش فنی مهندسین مکانیک و تجهیزات پیشرفته ساخت، فرآیند طراحی و تولید انواع اگزاست فن‌های سانتریفیوژ و آکسیال را بر اساس جدیدترین استانداردهای بین‌المللی انجام می‌دهد. در این مقاله به بررسی گام‌به‌گام مراحل ساخت، قطعات اصلی، محاسبات فنی و نکات کلیدی تولید اگزاست فن صنعتی می‌پردازیم.

. اگزاست فن چیست و عملکرد آن بر چه اساسی است؟

اگزاست فن یا فن مکنده، وظیفه مکش هوای نامطبوع یا حاوی آلاینده و تخلیه آن به محیط بیرونی را بر عهده دارد. در طراحی و ساخت سیستم‌های تهویه صنعتی، این فن‌ها غالباً به دو دسته اصلی تقسیم می‌شوند:

• اگزاست فن سانتریفیوژ (گریز از مرکز): مناسب برای سیستم‌های کانال‌کشی طولانی، افت فشار بالا و محیط‌های با آلودگی سنگین، ذرات معلق و دمای بالا.
• اگزاست فن آکسیال (محوری): مناسب برای جابه‌جایی دبی هوای بالا در افت فشارهای پایین و انتقال مستقیم از دیوار یا سقف.
• مراحل گام‌به‌گام ساخت اگزاست فن صنعتی

تولید یک فن با راندمان بالا و بی‌صدا شامل چند مرحله حساس مهندسی و کارگاهی است:

مرحله اول: محاسبات و طراحی مهندسی (Design & Simulation)

پیش از هرگونه برش‌کاری یا مونتاژ، مشخصات پروژه شامل موارد زیر محاسبه می‌شود:

• محاسبه دبی جریان هوا (CFM یا m3/hm^3/hm3/h): متناسب با حجم فضا و نرخ تعویض هوا در ساعت (ACH).
• محاسبه افت فشار استاتیکی سیستم (Static Pressure): با در نظر گرفتن متراژ کانال، زانوها، فیلترها و دمپرها.
• شبیه‌سازی دینامیک سیالات محاسباتی (CFD): تحلیل حرکت جریان هوا درون حلزونی برای دستیابی به بالاترین بازده آیرودینامیکی.

مرحله دوم: انتخاب متریال بر اساس شرایط محیطی

طول عمر اگزاست فن رابطه مستقیم با جنس ورق و پوشش بدنه دارد:

• ورق گالوانیزه / روغنی ST37: پرکاربردترین متریال با پوشش رنگ الکترواستاتیک کوره‌ای برای مقاومت در برابر زنگ‌زدگی.
• استنلس استیل (SS304 یا SS316): مختص صنایع دارویی، غذایی، شیمیایی و محیط‌های شدیداً اسیدی یا با رطوبت بسیار بالا.
• ورق‌های ضد سایش (هاردوکس): ویژه محیط‌های حاوی گردوغبار ساینده مانند صنایع سیمان، کاشی و معادن.

مرحله سوم: برش‌کاری CNC و فرم‌دهی قطعات

• برش دقیق ورق‌های حلزونی (Casing)، ساید پلیت‌ها و پره‌ها با استفاده از دستگاه‌های برش لیزر فایبر یا پلاسما CNC با تلورانس بسیار پایین.
• نورد و فرم‌دهی هندسی انحنای حلزونی به منظور هدایت روان جریان هوا بدون ایجاد جریان‌های گردابی.

مرحله چهارم: ساخت پروانه (Impeller)؛ قلب اگزاست فن

پروانه مهم‌ترین جزء اگزاست فن سانتریفیوژ است و بسته به نوع کاربرد در مدل‌های زیر ساخته می‌شود:

• بکوارد (Backward Curved): دارای راندمان بالا (تا ۸۵٪)، مناسب فشارهای متوسط تا بالا، مصرف بهینه انرژی و عملکرد خودپاک‌کننده (Non-overloading).
• فوروارد (Forward Curved): مناسب دبی‌های متوسط و فشارهای پایین با ابعاد جمع‌وجور و چرخش آرام.
• رادیال (Radial Blade): مقاوم در برابر ذرات معلق، براده چوب و غبار سنگین صنعتی بدون گرفتگی پره‌ها.

مرحله پنجم: بالانس دینامیکی و استاتیکی (مرحله حیاتی)

کوچک‌ترین عدم تقارن جرمی در پروانه در دورهای بالا منجر به لرزش (Vibration)، تولید نویز شدید و تخریب زودهنگام بلبرینگ‌ها می‌شود. در اصفهان سانتریفیوژ فن، تمامی پروانه‌ها طبق استاندارد ISO 1940 (گرید G2.5 و G6.3) به‌وسیله دستگاه‌های تمام‌اتوماتیک دیجیتال بالانس دینامیکی می‌شوند.

مرحله ششم: شاسی‌کشی، مونتاژ و نصب سیستم انتقال قدرت

• شاسی فن: ساخت شاسی مستحکم از ناودانی و تیرآهن دوبل به همراه لرزه‌گیرهای لاستیکی یا فنری (Spring Isolators) جهت جلوگیری از انتقال ارتعاش به فونداسیون.
• سیستم محرک:
  • کوپل مستقیم (Direct Drive): ابعاد کامپکت‌تر، نگهداری کمتر، مناسب تا دورهای معین.
  • تسمه و پولی (Belt Drive): امکان تنظیم و تغییر دور با تعویض پولی، مناسب پروژه‌هایی با شرایط متغیر یا دمای بالای هوا جهت دور نگه داشتن الکتروموتور از گازهای داغ.

مرحله هفتم: تست، کنترل کیفیت (QC) و پایش نهایی

پیش از تحویل به مشتری، تست‌های جامع شامل موارد زیر صورت می‌گیرد:

• تست آمپراژ الکتروموتور زیر بار و بی‌باری
• ارتعاش‌سنجی (Vibration Analysis)
• صداسنجی (dB) در فواصل استاندارد
• تست آب‌بندی حلزونی و بررسی اتصالات جوش

. نکات کلیدی در انتخاب الکتروموتور مناسب اگزاست فن

کیفیت و توان موتور نقش مستقیم در تضمین عملکرد دائم‌کار فن دارد:

1. برند و کلاس راندمان: استفاده از موتورهای موتوژن، الکتروژن یا برندهای معتبر بین‌المللی با استاندارد راندمان IE2 یا IE3.
2. درجه حفاظت (IP Rating): استاندارد IP55 به بالا جهت مقاومت در برابر پاشش آب و نفوذ گردوغبار.
3. کلاس عایق‌بندی حرارتی: عایق کلاس F یا H متناسب با هوای خروجی.
4. موتورهای ضد انفجار (Explosion Proof - EX): در محیط‌های دارای گازهای اشتعال‌پذیر (نفت، گاز، پتروشیمی، رنگ‌رزی).. چرا ساخت و سفارش اگزاست فن از اصفهان سانتریفیوژ فن؟

مجموعه با تلفیق دانش روز مهندسی آیرودینامیک و ماشین‌آلات پیشرفته صنعتی، مزایای زیر را برای کارفرمایان تضمین می‌کند:

• طراحی سفارشی (Custom-Built): ساخت متناسب با محدودیت ابعادی موتورخانه، داکت و نوع سیال کاری.
• استفاده از متریال درجه‌یک: به‌کارگیری ضخامت‌های استاندارد ورق، شفت‌های فولادی آلیاژی (CK45) و یاتاقان/بلبرینگ‌های باکیفیت (SKF/FAG).
• بالانس داینامیک دقیق: حداقل لرزش و کمترین سطح دسی‌بل صوتی حین کارکرد مداوم.
• پوشش رنگ صنعتی باکیفیت: رنگ‌آمیزی پودری الکترواستاتیک یا اپوکسی مقاوم به خوردگی.
• گارانتی معتبر و خدمات پس از فروش صنعتی: تامین قطعات یدکی و پشتیبانی فنی مهندسی.

جمع‌بندی و دریافت مشاوره فنی

ساخت اگزاست فن باکیفیت سرمایه‌گذاری بلندمدت در بهره‌وری انرژی، سلامت پرسنل و طول عمر تاسیسات کارخانجات است. اگر برای کارگاه، سوله، کارخانه یا پروژه تاسیساتی خود نیازمند محاسبه دقیق، طراحی و ساخت اگزاست فن صنعتی هستید، کارشناسان فنی اصفهان سانتریفیوژ فن آماده ارائه مشاوره و محاسبات تخصصی افت فشار و هوادهی هستند.
