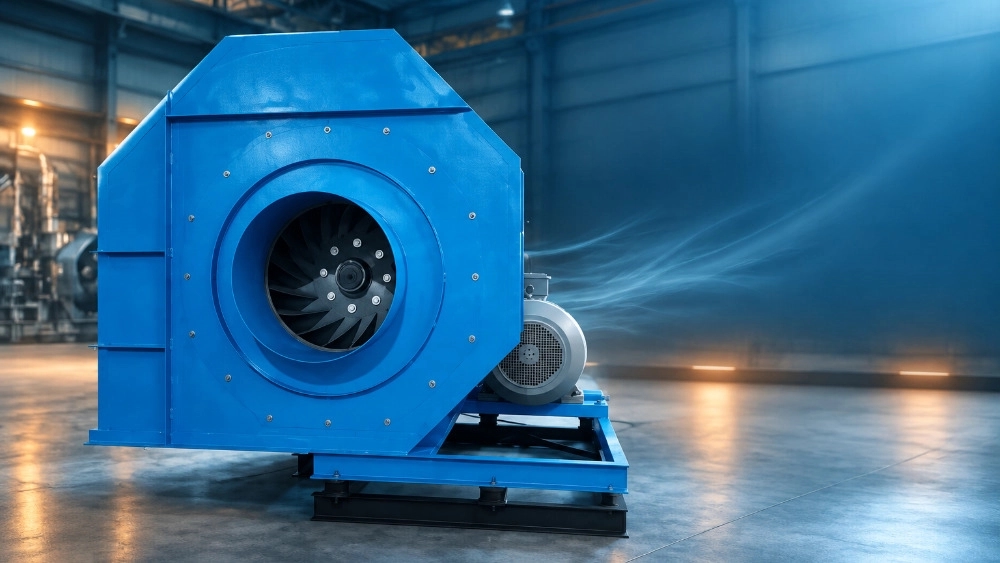

تأثیر بالانس دینامیکی بر طول عمر الکتروموتور و فن؛ راهنمای تخصصی در صفاهان تهویه
بالانس دینامیکی یکی از مهمترین عوامل در افزایش طول عمر فن و الکتروموتور است. در این راهنمای تخصصی، نقش توازن پروانه در کاهش لرزش، صدا و استهلاک را بررسی میکنیم.
مقدمه
در سیستمهای تهویه صنعتی، بسیاری از خرابیها از جایی شروع میشوند که در نگاه اول چندان جدی به نظر نمیرسد: لرزش. این لرزش در بسیاری از مواقع نتیجه مستقیم بالانس نبودن پروانه فن است. شاید یک فن در ظاهر بدون مشکل بچرخد، اما اگر توازن جرمی در اجزای دوار آن بهدرستی تنظیم نشده باشد، فشار مداوم بر یاتاقانها، شافت، کوپلینگ و الکتروموتور وارد میشود و بهمرور زمان هزینههای سنگینی به مجموعه تحمیل میکند.
در این مقاله تخصصی، بررسی میکنیم که بالانس دینامیکی چیست، چرا در عملکرد فنهای صنعتی اهمیت دارد و چگونه میتواند طول عمر الکتروموتور و کل سیستم تهویه را افزایش دهد.
بالانس دینامیکی چیست؟
بالانس دینامیکی به فرآیندی گفته میشود که در آن توزیع جرم در قطعه دوار، مانند پروانه فن، بهگونهای اصلاح میشود که هنگام چرخش در سرعت کاری، کمترین میزان لرزش و نیروی نامتعادل ایجاد شود.
در تجهیزات صنعتی، صرفاً متعادل بودن قطعه در حالت سکون کافی نیست. ممکن است یک پروانه در حالت ایستا مشکلی نداشته باشد، اما در دور بالا دچار عدم تعادل شود. به همین دلیل، بالانس دینامیکی اهمیت بیشتری نسبت به بالانس استاتیکی دارد.
چرا بالانس دینامیکی در فنهای صنعتی اهمیت دارد؟
فن صنعتی معمولاً با دور بالا کار میکند و هرگونه نامیزانی در جرم پروانه میتواند باعث تولید نیروی گریز از مرکز شود. این نیرو بهصورت مداوم به شافت، یاتاقان، پایهها و الکتروموتور منتقل میشود.
نتیجه این وضعیت میتواند شامل موارد زیر باشد:
- افزایش لرزش در بدنه فن
- بالا رفتن صدای کارکرد
- کاهش عمر بلبرینگها
- فشار اضافی به شافت و کوپلینگ
- افزایش مصرف انرژی
- کاهش راندمان عملکرد
- احتمال شکست مکانیکی در قطعات دوار
به همین دلیل، بالانس دینامیکی فقط یک مرحله تکمیلی در ساخت فن نیست، بلکه یکی از اصلیترین عوامل تضمین کیفیت و دوام دستگاه است.
بالانس نبودن فن چه اثری بر الکتروموتور دارد؟
بسیاری تصور میکنند مشکل عدم بالانس فقط به خود فن مربوط است، اما. وقتی پروانه فن نامتعماً روی الکتروموتور هم اثر میگذارد. وقتی پروانه فن نامتعادل باشد، ارتعاش ناشی از آن از طریق شافت یا سیستم انتقال به موتور منتقل میشود.
این انتقال ارتعاش به مرور باعث میشود:
یاتاقانهای موتور زودتر فرسوده شوند
بلبرینگها و یاتاقانها در برابر بارهای شعاعی و ضربههای مداوم بسیار حساس هستند. لرزش مداوم میتواند زمان خرابی آنها را بهشدت کاهش دهد.
دمای کاری موتور افزایش یابد
وقتی موتور تحت بارهای نامنظم و ارتعاش قرار میگیرد، اصطکاک داخلی افزایش پیدا میکند و این موضوع باعث افزایش دمای کاری موتور میشود.
شافت دچار تنش شود
در شرایط ارتعاش شدید، شافت موتور و قطعات متصل به آن تحت فشار غیرعادی قرار میگیرند و در بلندمدت ممکن است دچار خمیدگی یا ترکهای خستگی شوند.
راندمان کلی سیستم افت کند
وقتی بخشی از انرژی صرف مقابله با ارتعاش و لرزش شود، بازده واقعی دستگاه پایین میآید و مصرف برق بیشتر میشود.
مهمترین دلایل بههم خوردن بالانس دینامیکی فن
بالانس فن همیشه فقط به کیفیت ساخت اولیه مربوط نیست. حتی یک فن که در ابتدا کاملاً بالانس شده، ممکن است در طول زمان از تعادل خارج شود.
تجمع گردوغبار یا مواد روی پرهها
در محیطهای صنعتی، مخصوصاً در سیستمهای غبارگیر، ممکن است ذرات روی یک بخش از پرهها جمع شوند و توزیع جرم را تغییر دهند.
خوردگی یا سایش موضعی
اگر بخشی از پروانه در اثر سایش یا خوردگی تغییر شکل دهد، توازن آن به هم می بدونخورد.
جوشکاری یا تعمیر غیراصولی
هرگونه تعمیر بدون در نظر گرفتن توزیع وزن میتواند باعث ایجاد عدم بالانس شود.
تغییر فرم پروانه
در دورهای بالا یا به علت کار در دمای زیاد، برخی پروانهها ممکن است دچار تاببرداشتگی یا تغییر شکل شوند.
نصب نادرست
حتی اگر پروانه بهخوبی بالانس شده باشد، نصب اشتباه روی شافت یا عدم هممحوری نیز میتواند لرزش ایجاد کند.
نشانههای فن یا پروانه نامتعادل
اگر بالانس دینامیکی فن مشکل داشته باشد، معمولاً علائم زیر مشاهده میشود:
- لرزش محسوس در بدنه یا پایهها
- صدای غیرعادی در دورهای خاص
- خرابی مکرر بلبرینگها
- شل شدن پیچها و اتصالات
- داغ شدن غیرعادی موتور
- کاهش راندمان مکش یا دمش
- ترک در پایه یا اجزای نگهدارنده
این علائم نباید نادیده گرفته شوند، چون ادامه کار در این شرایط میتواند به خرابیهای بزرگتر منجر شود.
بالانس دینامیکی چگونه طول عمر سیستم را افزایش میدهد؟
وقتی پروانه فن بهدرستی بالانس دینامیکی شده باشد، نیروهای نامتعادل به حداقل میرسند و کل سیستم روانتر کار میکند. این موضوع چند نتیجه مهم دارد:
کاهش استهلاک یاتاقانها
یاتاقانها در شرایط کملرزش، عمر بسیار بیشتری خواهند داشت و نیاز به تعویض زودهنگام کاهش پیدا میکند.
افزایش عمر الکتروموتور
موتوری که ارتعاش کمتری دریافت میکند، در شرایط پایدارتر کار میکند و فشار کمتری به سیمپیچ، شافت و یاتاقان آن وارد میشود.
کاهش هزینه تعمیرات
وقتی لرزش کم شود، خرابیهای زنجیرهای در کوپلینگ، شاسی، پایه، بلبرینگ و اتصالات هم کاهش پیدا میکند.
بهبود راندمان
فن بالانسشده انرژی را بهتر به جریان هوا تبدیل میکند و بخشی از توان در لرزش هدر نمیرود.
کاهش صدا
یکی از مهمترین مزایای بالانس مناسب، کاهش صدای عملکرد سیستم است که هم برای بهرهبرداری صنعتی و هم برای ایمنی محیط کار اهمیت دارد.
نقش صفاهان تهویه در بالانس دینامیکی فن
در صفاهان تهویه، بالانس دینامیکی فقط یک مرحله تشریفاتی نیست، بلکه بخشی جدی از فرآیند کنترل کیفیت است. فن صنعتی زمانی میتواند عملکرد مطمئن و عمر طولانی داشته باشد که پروانه آن بر اساس سرعت کاری واقعی، شرایط بهرهبرداری و نوع کاربری تنظیم شده باشد.
توجه به این موضوع باعث میشود فن تولیدشده:
- لرزش کمتری داشته باشد
- عملکرد نرمتری ارائه دهد
- فشار کمتری به الکتروموتور وارد کند
- در دوره بهرهبرداری هزینه نگهداری پایینتری داشته باشد
چه زمانی باید بالانس فن بررسی شود؟
بررسی بالانس دینامیکی فقط مخصوص زمان ساخت نیست. در شرایط زیر نیز لازم است وضعیت فن دوباره کنترل شود:
- بعد از تعمیر یا تعویض پروانه
- پس از مشاهده لرزش غیرعادی
- در زمان خرابی مکرر بلبرینگ
- بعد از کارکرد طولانی در محیطهای آلوده
- زمانی که صدای فن ناگهان افزایش پیدا میکند
جمعبندی
بالانس دینامیکی یکی از مهمترین عوامل مؤثر بر کیفیت عملکرد، طول عمر و هزینه نگهداری فنهای صنعتی و الکتروموتورها است. هرچه پروانه فن متعادلتر باشد، لرزش کمتر، استهلاک پایینتر و دوام سیستم بیشتر خواهد بود. در مقابل، نادیده گرفتن این موضوع میتواند به خرابی زودهنگام موتور، بلبرینگ، شافت و حتی کاهش راندمان کلی سیستم منجر شود.
اگر هدف شما داشتن یک سیستم تهویه صنعتی پایدار، کمصدا و کماستهلاک است، بالانس دینامیکی باید از همان ابتدا در اولویت انتخاب و ساخت فن قرار بگیرد.
تأثیر بالانس دینامیکی بر طول عمر الکتروموتور و فن؛ راهنمای تخصصی در صفاهان تهویه
مقدمه
در سیستمهای تهویه صنعتی، بسیاری از خرابیها از جایی شروع میشوند که در نگاه اول چندان جدی به نظر نمیرسد: لرزش. این لرزش در بسیاری از مواقع نتیجه مستقیم بالانس نبودن پروانه فن است. شاید یک فن در ظاهر بدون مشکل بچرخد، اما اگر توازن جرمی در اجزای دوار آن بهدرستی تنظیم نشده باشد، فشار مداوم بر یاتاقانها، شافت، کوپلینگ و الکتروموتور وارد میشود و بهمرور زمان هزینههای سنگینی به مجموعه تحمیل میکند.
در این مقاله تخصصی، بررسی میکنیم که بالانس دینامیکی چیست، چرا در عملکرد فنهای صنعتی اهمیت دارد و چگونه میتواند طول عمر الکتروموتور و کل سیستم تهویه را افزایش دهد.
بالانس دینامیکی چیست؟
بالانس دینامیکی به فرآیندی گفته میشود که در آن توزیع جرم در قطعه دوار، مانند پروانه فن، بهگونهای اصلاح میشود که هنگام چرخش در سرعت کاری، کمترین میزان لرزش و نیروی نامتعادل ایجاد شود.
در تجهیزات صنعتی، صرفاً متعادل بودن قطعه در حالت سکون کافی نیست. ممکن است یک پروانه در حالت ایستا مشکلی نداشته باشد، اما در دور بالا دچار عدم تعادل شود. به همین دلیل، بالانس دینامیکی اهمیت بیشتری نسبت به بالانس استاتیکی دارد.
چرا بالانس دینامیکی در فنهای صنعتی اهمیت دارد؟
فن صنعتی معمولاً با دور بالا کار میکند و هرگونه نامیزانی در جرم پروانه میتواند باعث تولید نیروی گریز از مرکز شود. این نیرو بهصورت مداوم به شافت، یاتاقان، پایهها و الکتروموتور منتقل میشود.
نتیجه این وضعیت میتواند شامل موارد زیر باشد:
- افزایش لرزش در بدنه فن
- بالا رفتن صدای کارکرد
- کاهش عمر بلبرینگها
- فشار اضافی به شافت و کوپلینگ
- افزایش مصرف انرژی و کاهش راندمان
- احتمال شکست مکانیکی در قطعات دوار
به همین دلیل، بالانس دینامیکی فقط یک مرحله تکمیلی در ساخت فن نیست، بلکه یکی از اصلیترین عوامل تضمین کیفیت و دوام دستگاه است.
بالانس نبودن فن چه اثری بر الکتروموتور دارد؟
بسیاری تصور میکنند مشکل عدم بالانس فقط به خود فن مربوط است، اما لرزشها مستقیماً روی الکتروموتور هم اثر میگذارند. وقتی پروانه فن نامتعادل باشد، ارتعاش ناشی از آن از طریق شافت یا سیستم انتقال به موتور منتقل میشود.
این انتقال ارتعاش به مرور باعث میشود:
یاتاقانهای موتور زودتر فرسوده شوند
بلبرینگها و یاتاقانها در برابر بارهای شعاعی و ضربههای مداوم بسیار حساس هستند. لرزش مداوم میتواند زمان خرابی آنها را بهشدت کاهش دهد.
دمای کاری موتور افزایش یابد
وقتی موتور تحت بارهای نامنظم و ارتعاش قرار میگیرد، اصطکاک داخلی افزایش پیدا میکند و این موضوع باعث افزایش دمای کاری موتور میشود.
شافت دچار تنش شود
در شرایط ارتعاش شدید، شافت موتور و قطعات متصل به آن تحت فشار غیرعادی قرار میگیرند و در بلندمدت ممکن است دچار خمیدگی یا ترکهای خستگی شوند.
مهمترین دلایل بههم خوردن بالانس دینامیکی فن
بالانس فن همیشه فقط به کیفیت ساخت اولیه مربوط نیست. حتی یک فن که در ابتدا کاملاً بالانس شده، ممکن است در طول زمان از تعادل خارج شود.
- تجمع گردوغبار: در سیستمهای غبارگیر، ذرات روی یک بخش از پرهها جمع شده و توزیع جرم را تغییر میدهند.
- خوردگی یا سایش موضعی: اگر بخشی از پروانه در اثر سایش تغییر شکل دهد، توازن آن به هم میخورد.
- جوشکاری یا تعمیر غیراصولی: هرگونه تعمیر بدون در نظر گرفتن توزیع وزن میتواند باعث عدم بالانس شود.
- نصب نادرست: عدم هممحوری فن و موتور نیز میتواند لرزش ایجاد کند.
مزایای بالانس دینامیکی برای طول عمر سیستم
وقتی پروانه فن بهدرستی بالانس دینامیکی شده باشد، نیروهای نامتعادل به حداقل میرسند و کل سیستم روانتر کار میکند. این موضوع چند نتیجه مهم دارد:
کاهش استهلاک یاتاقانها
یاتاقانها در شرایط کملرزش، عمر بسیار بیشتری خواهند داشت و نیاز به تعویض زودهنگام کاهش مییابد.
افزایش عمر الکتروموتور
موتوری که ارتعاش کمتری دریافت میکند، در شرایط پایدارتر کار میکند و فشار کمتری به سیمپیچ و شافت آن وارد میشود.
کاهش هزینه تعمیرات
وقتی لرزش کم شود، خرابیهای زنجیرهای در کوپلینگ، شاسی، پایه و اتصالات نیز کاهش مییابد.
بهبود راندمان
فن بالانسشده انرژی را بهتر به جریان هوا تبدیل میکند و بخشی از توان در لرزش هدر نمیرود.
خدمات صفاهان تهویه در بالانس دینامیکی
در صفاهان تهویه، بالانس دینامیکی بخشی جدی از فرآیند کنترل کیفیت است. فن صنعتی زمانی میتواند عملکرد مطمئن و عمر طولانی داشته باشد که پروانه آن بر اساس سرعت کاری واقعی و شرایط بهرهبرداری تنظیم شده باشد.
توجه به این موضوع باعث میشود فن تولیدشده توسط ما:
- لرزش کمتری داشته باشد.
- عملکرد نرمتری ارائه دهد.
- فشار کمتری به الکتروموتور وارد کند.
- در دوره بهرهبرداری، هزینه نگهداری بسیار پایینتری داشته باشد.
جمعبندی
بالانس دینامیکی یکی از مهمترین عوامل مؤثر بر کیفیت عملکرد، طول عمر و هزینه نگهداری فنهای صنعتی و الکتروموتورها است. هرچه پروانه فن متعادلتر باشد، لرزش کمتر، استهلاک پایینتر و دوام سیستم بیشتر خواهد بود. اگر هدف شما داشتن یک سیستم تهویه صنعتی پایدار، کمصدا و کماستهلاک است، بالانس دینامیکی باید از همان ابتدا در اولویت انتخاب و ساخت فن قرار بگیرد
برای دریافت مشاوره تخصصی در مورد سیستمهای تهویه و اطمینان از استانداردهای ساخت سانتریفیوژ فن، با کارشناسان صفاهان تهویه تماس بگیرید.
عیبیابی و رفع ارتعاشات غیرمجاز در سیستمهای تهویه صنعتی صفاهان تهویه
راهنمای گامبهگام شناسایی و رفع ارتعاش و لرزش در فنهای سانتریفیوژ صنعتی. علتیابی دقیق، روشهای اصلاح و افزایش عمر تجهیزات در صفاهان تهویه.
مقدمه
لرزش و ارتعاش بیش از حد در فنهای سانتریفیوژ و سیستمهای تهویه صنعتی، زنگ خطری جدی برای سلامت کل خط تولید است. بیتوجهی به این لرزشها میتواند ظرف مدت کوتاهی به خرد شدن برینگها، شکستگی شافت، تاب برداشتن پروانه و حتی سوختن الکتروموتور منجر شود.
در این راهنمای تخصصی از صفاهان تهویه، دلایل اصلی ارتعاشات غیرمجاز، نشانههای اولیه و روشهای گامبهگام عیبیابی و رفع آنها را بررسی میکنیم.
ارتعاش مجاز در فنهای صنعتی چقدر است؟
هر تجهیز دواری در حین کار مقداری ارتعاش طبیعی دارد؛ اما زمانی که این دامنه از حدود استاندارد صنعتی (مانند استانداردهای ISO 10816 یا AMCA) فراتر برود، غیرمجاز تلقی شده و نیازمند اقدام فوری است. پایش منظم لرزش با ابزارهای ارتعاشسنج، نخستین گام در نگهداری پیشگیرانه است.
علل اصلی ارتعاش غیرمجاز در فنهای صنعتی
۱. عدم بالانس جرمی پروانه (Unbalance)
شایعترین دلیل ارتعاش در دورهای کاری، نامتعادل بودن پروانه است. این اتفاق ممکن است بر اثر تجمع رسوب و غبار روی پرهها، سایش نامتقارن، یا آسیب مکانیکی رخ دهد.
۲. عدم هممحوری (Misalignment)
در سیستمهای کوپل مستقیم یا تسمهای، اگر محور شافت الکتروموتور و شافت فن دقیقاً در یک امتداد نباشند، تنش زاویهای و موازی شدیدی ایجاد میشود که به صورت لرزش فرکانس بالا و داغ شدن یاتاقانها بروز میکند.
۳. لقی و شل بودن اتصالات مکانیکی (Mechanical Looseness)
شل بودن پیچهای شاسی، لقی در نشیمنگاه یاتاقان (Housing) یا محکم نبودن فونداسیون باعث تشدید ارتعاشات پایه و بدنه فن میشود.
۴. خرابی و فرسودگی بیرینگها (Bearing Defects)
خرابی در ساچمهها یا شیار بیرینگ، علاوه بر تولید صدای زوزه یا خردشدگی، ضربههای متناوب به محور وارد کرده و دامنه ارتعاش را افزایش میدهد.
۵. مشکلات آیرودینامیکی و سرج (Aerodynamic Surge)
اگر زاویه پرهها، ابعاد کانال ورودی/خروجی، یا طراحی هوزینگ استاندارد نباشد، جریان هوا دچار اغتشاش و جدایش میشود که ارتعاشات ضربانی شدیدی در بدنه فن ایجاد میکند.
مراحل گامبهگام عیبیابی ارتعاش در محل
برای شناسایی دقیق منشأ لرزش، مراحل زیر را به ترتیب اجرا کنید:
گام اول: بازرسی چشمی و ایمنی
دستگاه را متوقف و قفل (Lockout) کنید. داخل هوزینگ و روی پرهها را از نظر وجود گردوغبار، چربی یا قطعات خارجی بازرسی و تمیز کنید.
گام دوم: بررسی سفتی اتصالات
تمامی پیچهای شاسی، پایههای لرزهگیر، پیچهای بلوک یاتاقان و مهرههای الکتروموتور را آچارکشی و گشتاور آنها را بررسی کنید.
گام سوم: بررسی هممحوری پولیها و تسمهها
در سیستمهای پولی و تسمه، همراستا بودن شیار پولیها و کشش صحیح تسمه را با خطکش یا الاینمنت لیزری بررسی کنید. کشش بیش از حد تسمه، به بیرینگها ضربه میزند.
گام چهارم: تست ارتعاش با فرکانسسنج
در صورتی که ارتعاش همچنان باقی است، به کمک آنالایزر ارتعاش بررسی کنید که فرکانس غالب لرزش چیست (مثلاً ارتعاش 1X نشاندهنده آنبالانسی و 2X نشاندهنده عدم هممحوری است).
روشهای رفع و پیشگیری از لرزش
استفاده از لرزهگیرهای استاندارد صنعتی
نصب لرزهگیرهای فنری یا لاستیکی متناسب با وزن و فرکانس کاری فن زیر شاسی، مانع از انتقال ارتعاش به سازه ساختمان و فونداسیون میشود.
بالانس دینامیکی مجدد در محل یا کارگاه
اگر پروانه تاب برداشته یا وزن نامتقارن دارد، باید توسط تجهیزات پرتابل در محل یا دستگاه بالانس دینامیکی کارگاهی صفاهان تهویه مجدداً متوازن شود.
بهینهسازی کانالکشی و جریان هوا
تعبیه اتصالات انعطافپذیر (برزنتی) در ورودی و خروجی فن مانع از انتقال لرزش کانال به دستگاه میشود.
تعهد کیفیت در صفاهان تهویه
در صفاهان تهویه تمامی پروانهها پیش از مونتاژ نهایی، تحت تستهای سختگیرانه بالانس دینامیکی و ارتعاشسنجی قرار میگیرند و شاسیها با ضریب صلبیت بالا طراحی میشوند تا سیستمها در سختترین شرایط صنعتی نیز با کمترین لرزش و صدا کار کنند.
در صورتی که سیستمهای تهویه و سانتریفیوژ فنهای مجموعه شما با مشکل لرزش یا صدای غیرعادی روبهرو هستند، با تیم فنی صفاهان تهویه تماس بگیرید.
